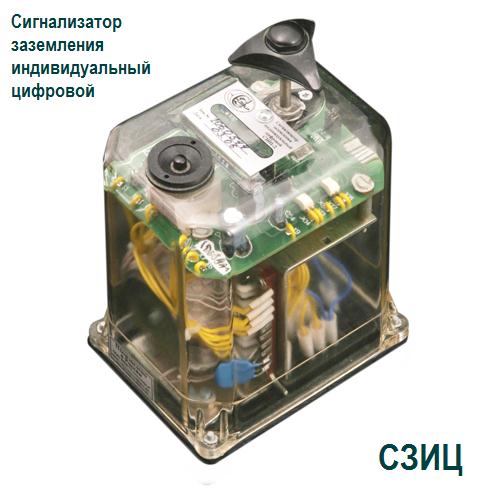

СЗИЦ - Сигнализатор заземления индивидуальный цифровой

Сигнализатор заземления индивидуальный цифровой – это электротехническое устройство, с помощью которого оценивают степень изоляции. Сигнализатор заземления индивидуальный цифровой осуществляет данную задачу посредством следующих элементов, встроенных в него:

1) цифровой индикатор;

2) контроль критический сопротивлений изоляций электросети, которая получает электрический ток от одного и того же электроприбора.

Используют сигнализатор заземления индивидуальный цифровой в автоматическом электрооборудовании и различных электросистемах связи.

Как правило, перемычки данного прибора позволят настроить его на напряжения разной величины и род электрического тока, который в свою очередь контролирует источник питания электрической цепи.

Особо сконструированная схема сигнализатора заземления индивидуального цифрового не допускает срабатывания ложного характера. Исключается также и сбрасывание памяти, особенно когда переключаются питающие фидеры, и запускается дизель-генераторный агрегат.

Требования эксплуатации сигнализатора заземления индивидуального цифрового предусматривают использование прибора при умеренном климате, где температура не будет ниже -40 ˚C, и не будет превышать 60 ˚C.

Сигнализаторы заземления индивидуальные цифровые выполняют в корпусах нейтральных малогабаритных штепсельных нормальнодействующих реле. Категория размещения предполагает наличие навеса, либо пространств в крытом помещении, где нет необходимости в установлении определнного микроклимата искусственным путем.

Если говорить о электротехнических характеристиках, то сигнализатор заземления индивидуальный цифровой функционирует при напряжении сети переменного тока в 220 В с небольшой погрешностью (не более и не менее 10% от 220 В).

Для контролируемой сети имеется 2 градации напряжений номинального характера при переменном электрическом токе:

1) 0,22 кВ;

2) 0,24 кВ.

 Кроме того у прибора есть 4 диапазона напряжений при постоянном токе:

1) от 5,0 В до 17,0 В;

2) от 17,0 В до 31,0 В;

3) от 31,0 В до 71,0 В;

4) от 71,0 В до 245,0 В;

Значение удельного сопротивления ρ(входного) не должно быть меньше 1000 Ом/В.

Сигнализаторы заземления индивидуальные цифровые разработаны с 4 порогами чувствительности по отношению к изоляционному оборудованию:

  1. ρ должно быть 14000 ± 140 Ом.
  2. ρ должно быть 28000 ± 280 Ом.
  3. Для источников электропитания с диапазоном напряжений 31,0÷71,0 В сопротивление ρ должно быть 60000 ± 600 Ом.
  4. ρ должно быть 220000 ± 220 Ом.

Чувствительность прибора при изменении различных условий работы, например, утечек кабельной линии, перемен температуры, напряжения электропотребления и др., будет отличаться не более чем на 10-15%.

Электрический ток переменного характера, получаемый от сети, не должен превышать значения в 0,01 А.

Сигнализатор заземления индивидуальный цифровой имеет в свое конструкции индикатор цифрового типа. Он показывает с помощью цифр оценить значение сопротивления изоляции.

Элементы, встроенные внутри сигнализатора заземления индивидуального цифрового позволяют проверить его работоспособность в месте монтажа.

Все материалы, использованные при изготовлении данного устройства, являются высококачественными, что гарантирует его долговечность и надежность работы.
